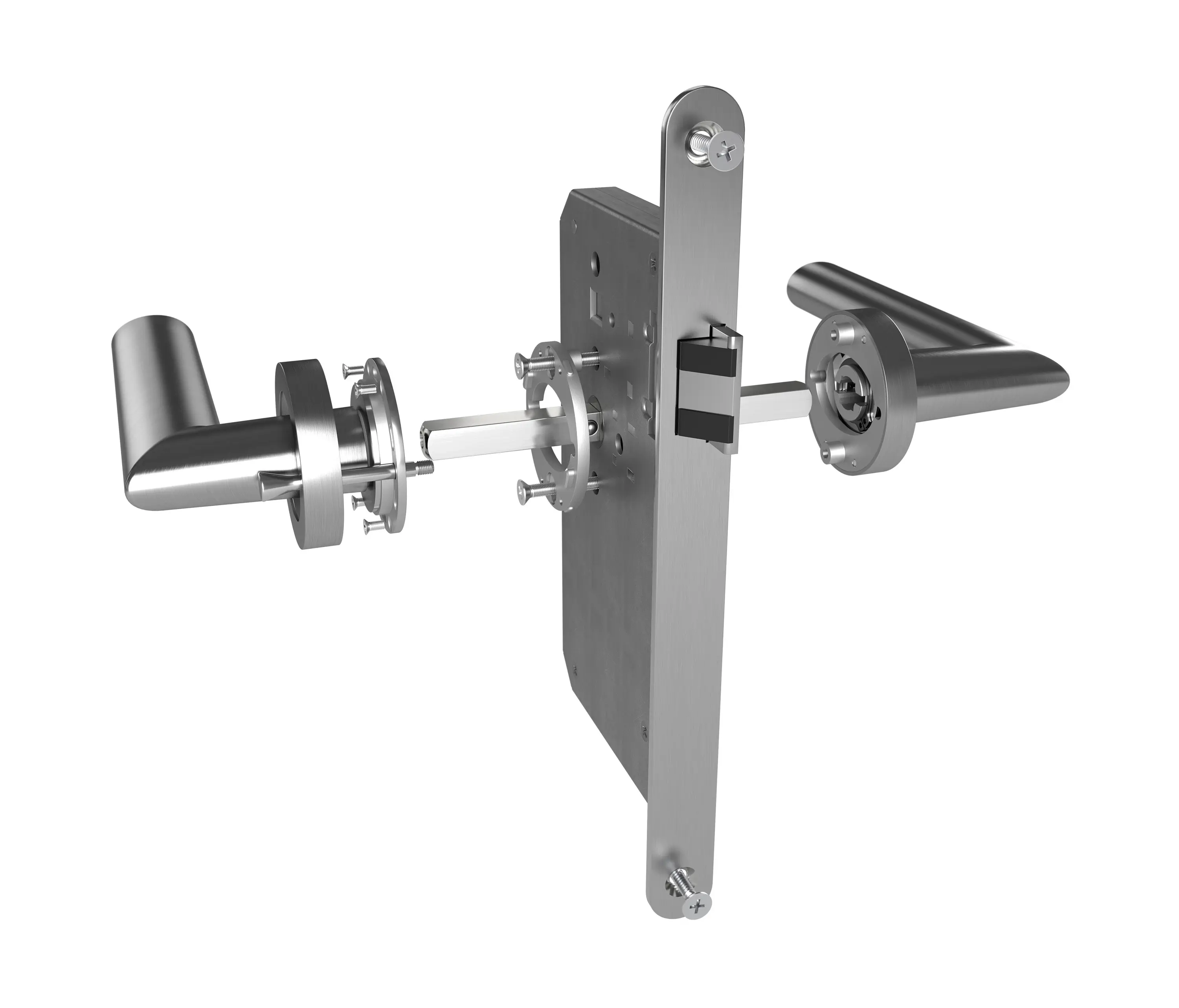

Einsteckschloss S9

• Einsteckschloss, das ein Verschließen der Innentüren durch einfaches Drücken des an der Türgriffrosette montierten Stiftes ermöglicht.

• Im versperrten Zustand der Tür lässt sich der Außentürgriff zwar betätigen, jedoch ohne Einfluss auf die Schlossfalle. Der Außentürgriff läuft ‘ins Leere‘ und die Tür bleibt verschlossen.

• Beim Verlassen des abgeschlossenen Raumes reicht lediglich die Betätigung der Türgriffes. Es ist nicht erforderlich den Sperr-Stift heraus zu ziehen.

• Ein versehentliches Aussperren ist nicht möglich, da jede Fallenverstellung, welche beim Zufallen der Tür in die Türzarge zwingend erfolgt, das Schloss in einen geöffneten Zustand versetzt.

• Keine zusätzliche Schlüssel- oder Badrosette notwendig.

• Notöffnung auf der Außenseite vorgesehen.

Technische Daten zum Einsteckschloss:

• Außenmaße des Schlosses entsprechend dem Standard DIN 18251

• 20mm Edelstahl-Schloßstulp

• Dornmaß: 55mm

• Integrierte Kupplung

• Geteilte Vierkantnuß: 8mm

• 8mm geteilter Vierkantstift

• Getestet für mind. 100.000 Zyklen

• Kompatibel nur mit der mitgelieferten Karcher Türgriffrosette

Technische Daten zur Türgriffgarnitur:

• Dreiteilige Karcher Edelstahlrosette zum Einklipsen.

• Außenseite der Türgriffgarnitur wird komplett im vormontierten Zustand ausgeliefert.

• Innen-und Außenseite werden durchgehend mit M4-Schrauben montiert.

• Die Türgriffträgerplatten sind mittels zwei M3 Schrauben auf den Montageplatten

gesichert => dadurch können Zugkräfte von mind. 1800 N (ca. 180kg) trotz geteiltem

Vierkantstift aufgebracht werden.

• Einsetzen aller Karcher-Türgriffmodelle (außer D86-Tower und ED96-Kent) möglich.
