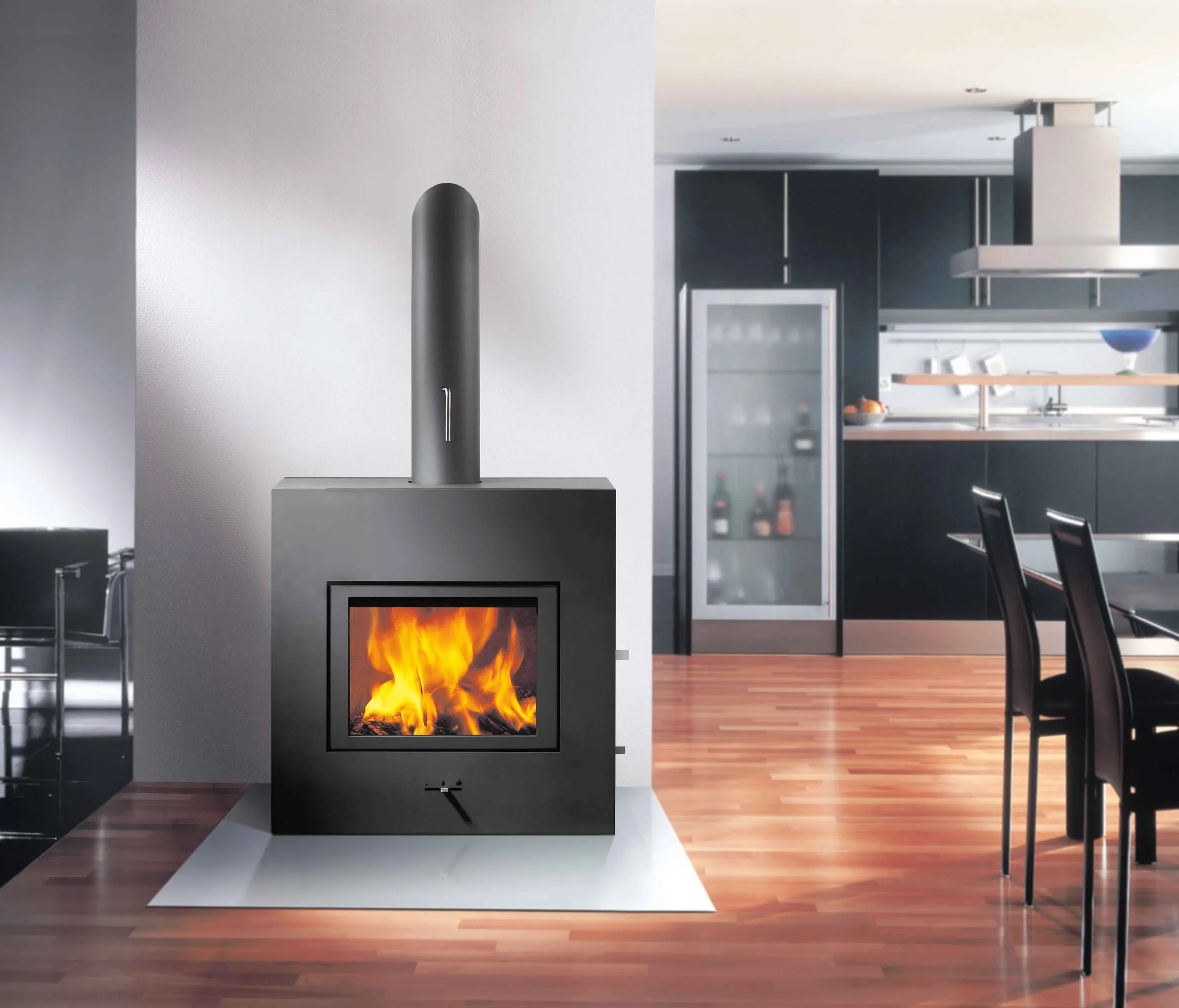

X-BASIC

Dieses Cheminée hat eine klare Linie. Nichts lenkt ab von seinem grossen Feuer, das im Zentrum steht. Beim Öffnen gleitet die Hubtüre über die Stahlfront hinaus und setzt sich als auffälliges Gestaltungselement in Szene. X-Basic, das gradlinige Feuer.

Technische Daten X-BASIC

Leistung

Nennwärmeleistung: 7 kW

Heizleistung min./max. pro Std.: 5-9 kW

Holzaufgabemenge pro Std.: 2.2 kg

Raumheizvermögen: 215 m³

Masse in mm

Ofen Höhe: 985 mm

Breite Deckplatte: 980 mm

Breite Bodenplatte: 980 mm

Tiefe Deckplatte: 525 mm

Tiefe Bodenplatte: 525 mm

Feuerraum H-B-T: 430-550-360 mm

Ø Rauchrohr: 200 mm

Einbaumasse in mm

a- Höhe Rohr oben (ohne Drehstutzen): 940

b- Höhe Rohr hinten Φ -

c- Distanz Rohr oben zu Rückwand: 198

d- Höhe Anschluss AIR-System (Ø 100mm) 120 oder unten
