KELLER minimal windows® highline 4+

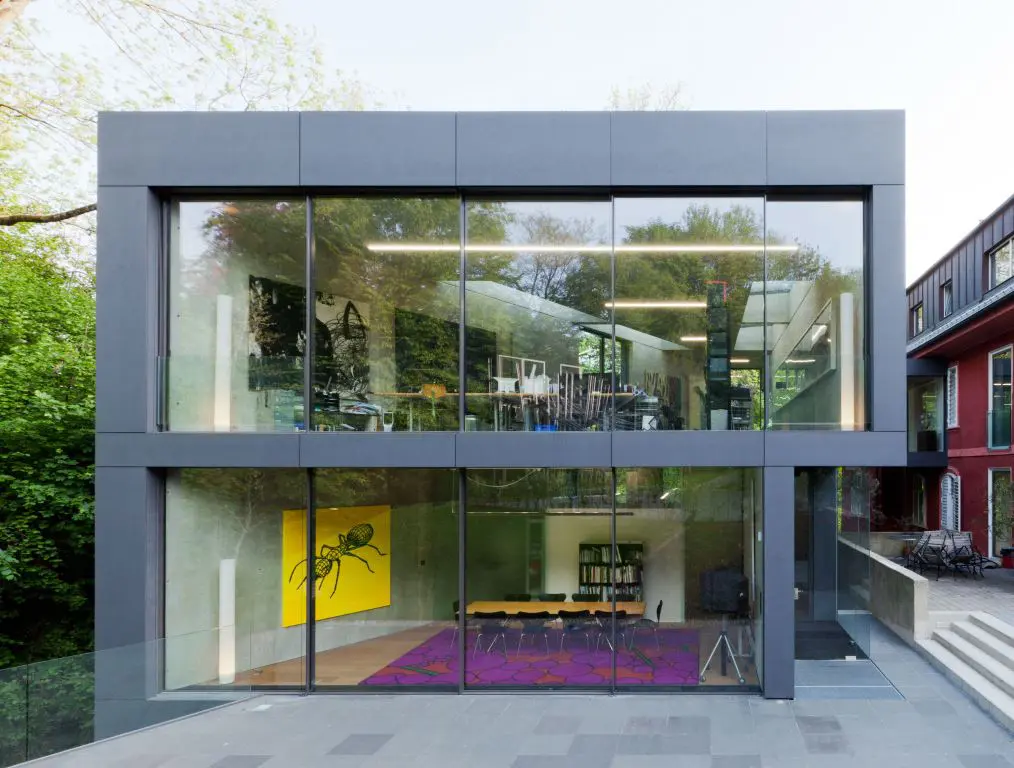

System-Glasfassade zwischen zwei Geschossdecken aus isolierten, verdeckt liegenden Aluminium-Rahmenprofilen. Innenansicht in pfostenfreier Glas-an-Glas Stoßausführung oder mit minimalistischer Ansichtsbreite der vertikalen Verhakungs- und Design-Pfostenprofile von nur 22 / 26 / 34 mm je nach Systemvariante. Glasfront in 2 Spuren, flächenbündig oder flächenversetzt, aus geschosshohen Festverglasungen mit integrierten, filigranen Design-Schiebetüren und Schiebefenster in der inneren Spur.

Konstruktionsmerkmale:

Vollständige Integration der umlaufenden, thermisch getrennten Rahmenprofile in Boden, Wand und Decke möglich.

Barrierefreier Bodenbereich, ohne Schwelle ausführbar, Systemkonfiguration in 2 Spuren.

Auf Gehrung gefertigter, umlaufender, mit 34 mm Isolierstegen pro Laufbahn versehener Blendrahmen mit verschraubten Eckverbindern. Flügel sind umlaufend strukturell mit dem Glas verklebt.

Im Flügel integrierte, selbstzentrierende, zweispurige Edelstahl-Laufrollen, geführt auf hochlegierten zweispurigen, thermisch getrennten Edelstahllaufschienen des unteren Blendrahmenprofils.

Unterbau mit systemintegrierter PVC-Hohlkammer-Drainage zur Abtragung des Gewichtes und der kontrollierten Entwässerung nach unten. Unterbauprofil mit Aufnahmenut für EPDM-Folienanschluss.

Standardmäßige manuelle 2-Punkt-Stangenverriegelung im Schiebeflügel integriert.

Verriegelungsposition(en) frei wählbar im Griff- und Verhakungsprofil der Schiebeflügel.

Geprüfte Stabilität des Schiebesystems bei extremen Windlasten mit einer Nennlast von 2.000 Pa (ca. 200 km/h) und einer Spitzenlast von 3.000 Pa (ca. 250 km/h; bei kurzzeitigen Windböen) gemäß EN12210 und der Klassifizierung C5.

Systemvarianten (je nach statischen Erfordernissen)

Typ 1:

Glass-To-Glass

Flächenbündig ohne Pfosten

Vertikale 10 mm Stoßfuge mit SG-Verklebung

Typ 2:

Semi-SG (Semi-Structural-Glazing)

Flächenbündig mit 22 mm Pfosten, innen

Auswahl verschiedener Pfostenbautiefen

Vertikale 20 mm Stoßfuge außen

Verwendung von U-Halteprofilen im vertikalen SZR

Typ 3:

Cover Cap Look

Flächenbündig mit 34 mm Pfosten, innen

Auswahl verschiedener Pfostenbautiefen

Äußere Deckschalen in verschiedenen Design-Ausführungen

Keine Verwendung von U-Halteprofilen im vertikalen SZR

Typ 4:

Shifted Glass

Flächenversetzt mit 26 / 34 mm Verhakungsprofilen

Festfelder mit U-Profilen verklebt

Symmetrische Außenansicht mit wechselnden Feldern in 2 Spuren
