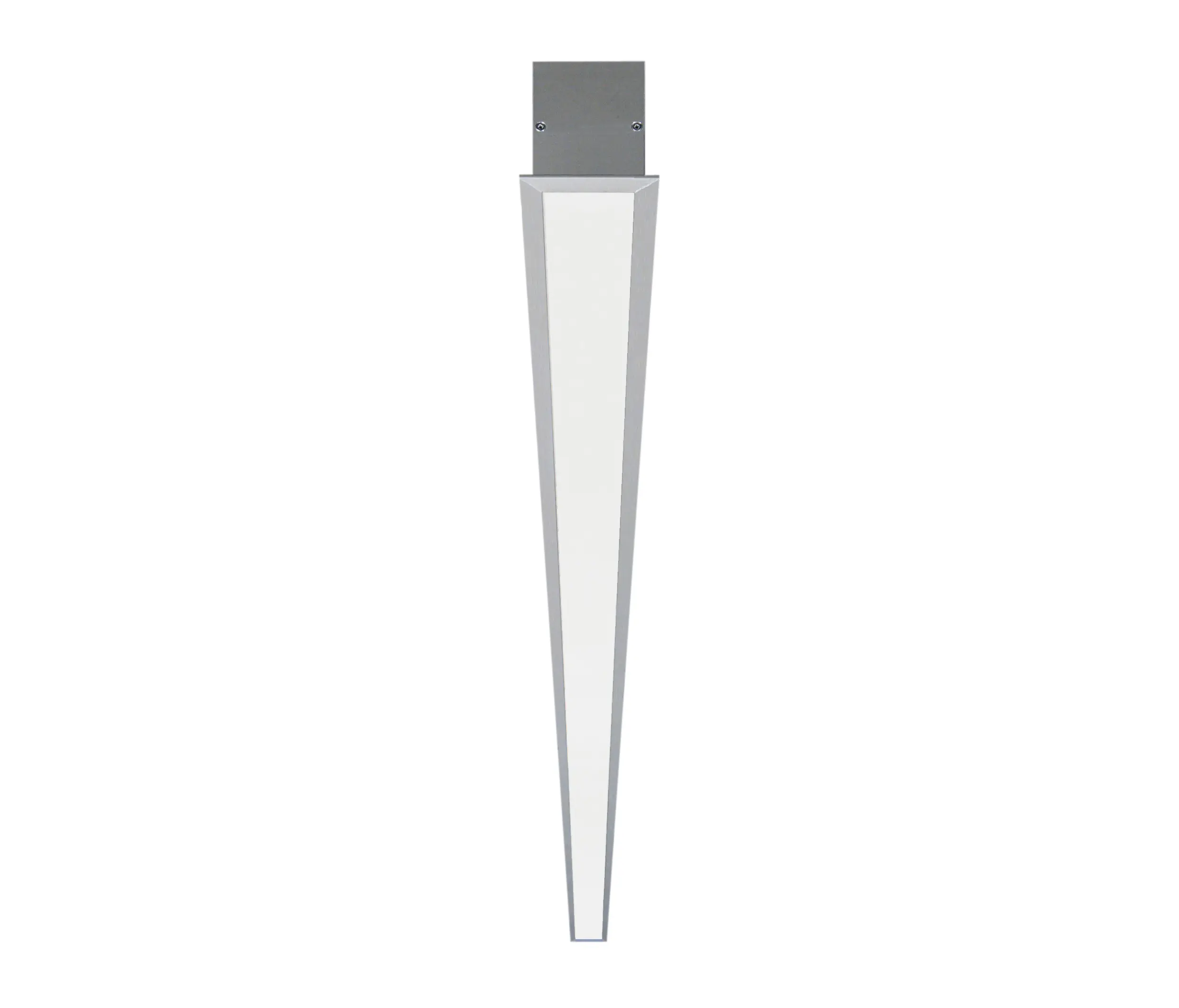

BAR E Einbauleuchte

BAR basiert auf dem Konzept, mittels Baukastenkomponenten ein komplettes System zur Verfügung zu stellen: Ein tragendes Profil als zentrales Element, direkt oder direkt/indirekt strahlend, als Anbau-, Einbau- oder Pendelprofil, als Einzelleuchte, als Lichtband oder gar als Lichtraster.

BAR D Pendel-, Decken-, Wand- und Stehleuchte direkt strahlend

Profil Aluminium extrudiert, chemisch mattiert und farblos eloxiert. Endkappen Aluminium massiv, gefräst, chemisch mattiert und farblos eloxiert, mit innenliegender Schraubbefestigung und Schaumstoff-Formteil als Lichtsperre.

Pendel-, Decken- und Wandmontage:

Armatur Stahlblech, weiss, 2 Kunststoffknebel für werkzeuglose Schnellmontage, 2 Fallsicherungen an Feder-Erdkontakten. Halogenfreie Durchverdrahtung 5x1.5 mm2, Steckklemme 7x1.5 mm2.

Stehleuchte:

Armaturen weiss in Profil eingebaut. Durchverdrahtung halogenfrei. Zuleitung 3x1 mm2, Länge 4500 mm, schwarz, Stecker Typ T12 oder Schutzkontakt (Schuko).

Leuchtstofflampeneinsätze in klassischer Anordnung sind kombinierbar mit Reflektoren BAP-Rastern in MIRO- Qualität, mit Opal-, Rillen- und CDP-Abdeckungen, mit Lamellenrastern, Downlight-, Richtstrahler-, QT-DE- und Stromschieneneinsätzen. Und schliesslich bietet das BAR-System die Option der quasi endlosen Lichtlinie mit dem Offset II-Einsatz, kombinierbar mit Opalglas- oder opaler, formbündiger PMMA-Einlage.

Der Finish im Detail kennzeichnet die hochwertigen Baukasten-Komponenten: Deshalb werden beispielsweise Downlight- und Richtstrahler-Einsätze, die Wandbefestigungen oder die Profil-Endplatten aus Massiv-Aluminium gedreht oder gefräst und anschliessend chemisch mattiert und farblos eloxiert.

BAR I Pendel- und Wandleuchte

indirekt/direkt strahlend

Profil Aluminium extrudiert, chemisch mattiert und farblos eloxiert. 1 Kabeldurchführung im Mittelsteg. Endkappen Aluminium massiv, gefräst, chemisch mattiert und farblos eloxiert, mit innenliegender Schraubbefestigung und 2 Schaumstoff-Formteilen als Lichtsperre.

Armaturen Stahlblech, weiss, je 2 Kunststoffknebel für werkzeuglose Schnellmontage, 2 Fallsicherungen an Feder-Erdkontakten. Halogenfreie Durchverdrahtung 5x1.5 mm2, Steckklemme 7x1.5 mm2.

Lieferung in Baukasten-Komponenten. Zubehör für Pendel- oder Wandmontage im Abstand von max. 1500 mm montieren, separat bestellen (siehe Baukasten).

BAR E Einbauleuchte direkt strahlend

Profil Aluminium extrudiert, chemisch mattiert und farblos eloxiert, Stirnseiten auf Gehrung eingesattelt. 1 oberseitige Kabeleinführung. Armatur Stahlblech, weiss, 2 Kunststoffknebel für werkzeuglose Schnellmontage, 2 Fallsicherungen an Feder-Erdkontakten. Halogenfreie Durchverdrahtung 5x1.5 mm2, Steckklemme 7x1.5 mm2.

Lieferung in Baukasten-Komponenten. 2 Schwenk- Montagebügel (ab L 2414 mm 3 Bügel) separat bestellen (siehe Baukasten). Einbautiefe inkl. Montagebügel 90-115 mm.

Offset II nutzt das Baukasten-Prinzip von BAR: Einbau-, Aufbau- und Pendelprofile werden zu endlosen Lichtlinien. Die definiert überlappende Anordnung der Lichtquellen verhindert ein Absinken der Leuchtdichte zwischen den Leuchtstofflampen-Armaturen.

Unterschiedliche Lampenlängen sind idealerweise aus der HE-Reihe zu kombinieren, da diese Lichtquellen unabhängig von der Lampenleistung gleich bleibende Leuchtdichten aufweisen. Diese überlagern sich an den Enden um 108 mm.
